Luxos
Scheinwerfer mit extrem breiter Ausleuchtung
Unser Ansatz
Automotive LED neuster Generation
Modellvarianten
M1 und M2 sind reine Abblendscheinwerfer unterschiedlicher Leistungsklassen und besitzen eine bzw zwei LED, welche ein blendfreies Abblendlicht erzeugen.
H1 und H2 besitzen eine Fernlichtfunktion mit einer oder zwei LED für die jeweilige Lichtfunktion. Der H2 besitzt also 2x2 LED (siehe Abbildung rechts).
Die Fernlichtmodelle werden durch einen Lenkerschalter erweitert.
Kühlung

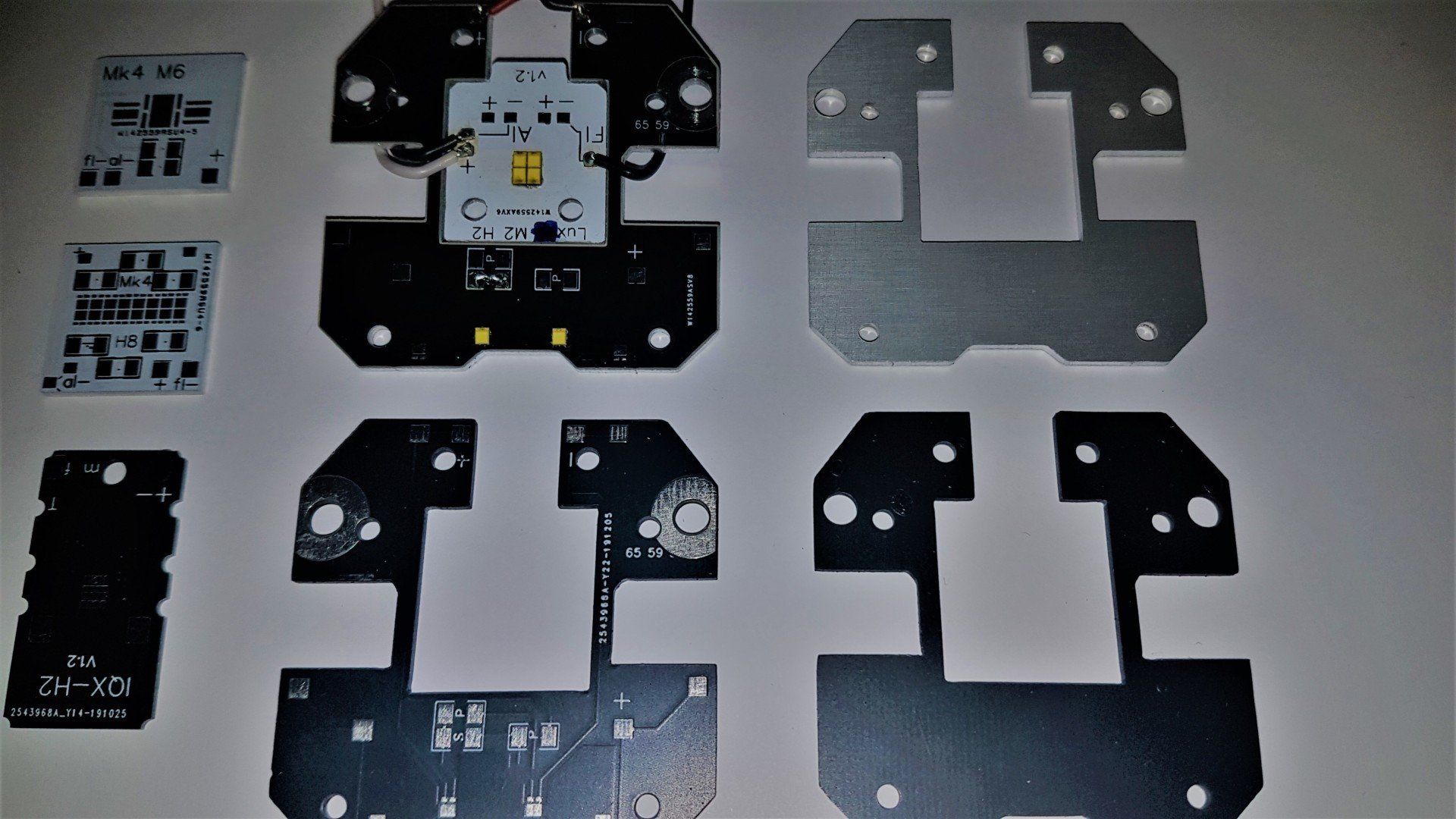

Bei jedem Umbau wird die suboptimale GFK-Platine durch eine Aluminium-Leiterplatte ersetzt, welche die Kühlung der LED deutlich verbessert.
Aufrüstung

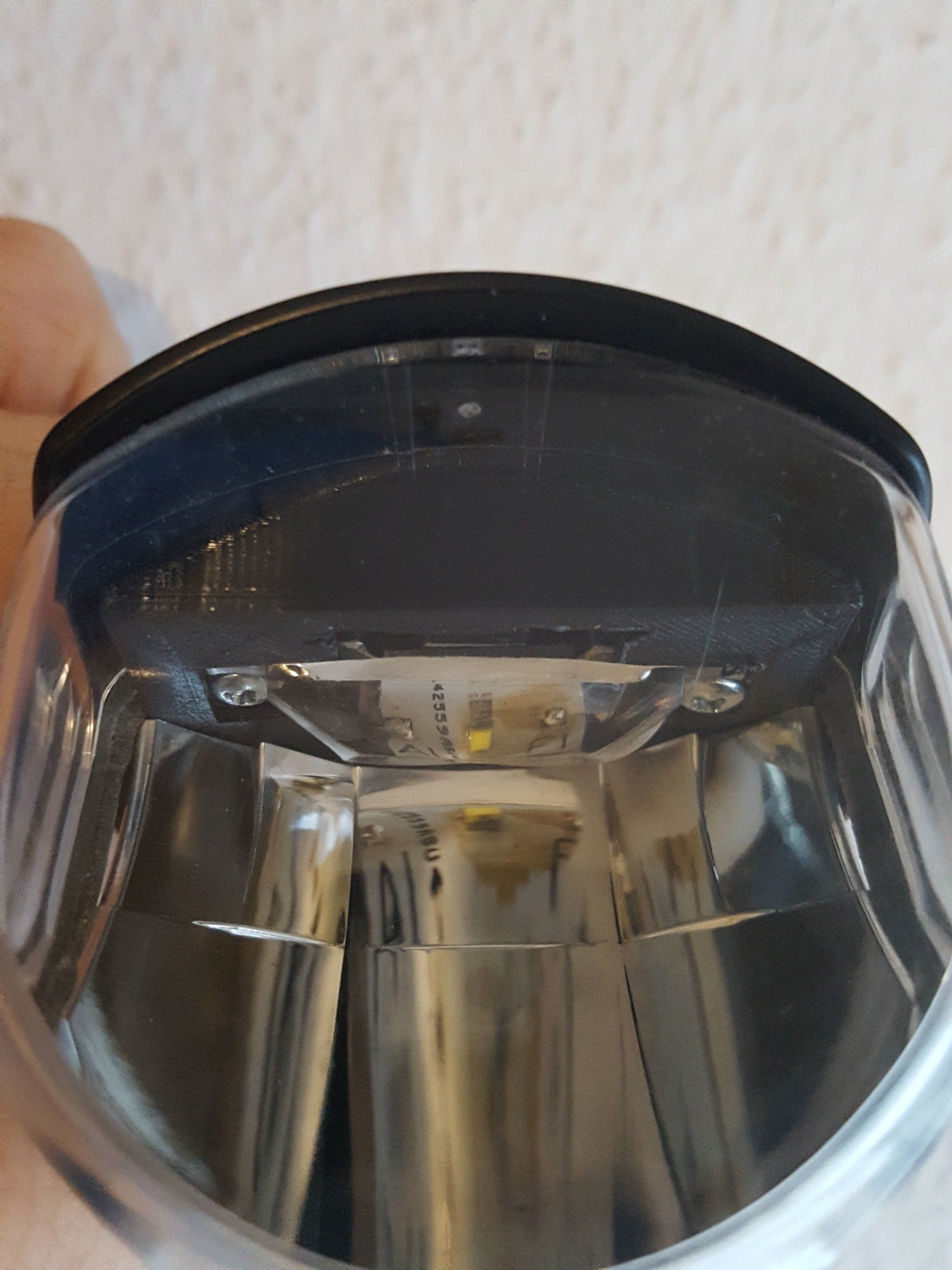

... der LED selbst, auf aktuelle LED aus dem Automotive-Bereich, sowie Austausch der GFK-Leiterplatte durch eine extra für dieses Modell gefertigte Aluminium-PCB zur besseren Wärmeabfuhr.
Das M1-Modell besitzt eine LED mit über 150 Lm pro Watt und eine Maximalleistung von mehr als 400 Lumen. Durch den Dynamo sind in dieser Konfiguration gut 300 Lumen LED-Leistung möglich.
Das H1 Modell wird um eine weitere LED für das Fernlicht und einen Lenkerschalter zum Ansteuern erweitert.
Ausbaustufe II
... verdopplung der Leistung und der LED.
Wie beim M1 / H1 Modell werden auch hier LED und Kühlung getauscht.
Beim M2-Modell werden zwei statt einer LED für das Abblendlicht verwendet. Die LED werden zusätzlich durch einen Schwingkreis zur Leistungsteigerung unterstützt, so dass ca 500 Lumen LED Leistung im Dynamobetrieb möglich sind. Bei gleicher Dynamoabgabe ist bereits eine Mehrleistung gegenüber dem kleineren Umbauspürbar.
Eine optionale Flutlichtstufe reizt die LEDs weiter aus, so dass diese bei moderaten Geschwindigkeiten mittels Zusatz-Akku oder Anschluss an den Ebike-Akku bis zu 800 Lumen liefern können.
Das H2 Modell bietet zwei weitere LED für ein Fernlicht.
Lenkerschalter
Kippschalter zum Wechseln der Modi.
Bei H1: Fernlicht/Abblendlicht
Bei H2 : Fernlicht/Abblendlicht/Flutlicht
(Abblendlicht mit doppelter Leistung)
- Wasserdichte Gummitülle für Kippschalter
- Klemmschraube M3
- Kippschalter kann entfernt werden um Lenkerkabellänge anzupassen. Sollte danach jedoch mit Heißkleber/Silikon etc abgedichtet werden.
- Material: ABS
Hohe Position mit flexibler Verstellmöglichkeit
Stabile und gleichzetig flexible Lenkermontage für den Luxos und andere Scheinwerfer mit vorgesehener Gabelhalterung.

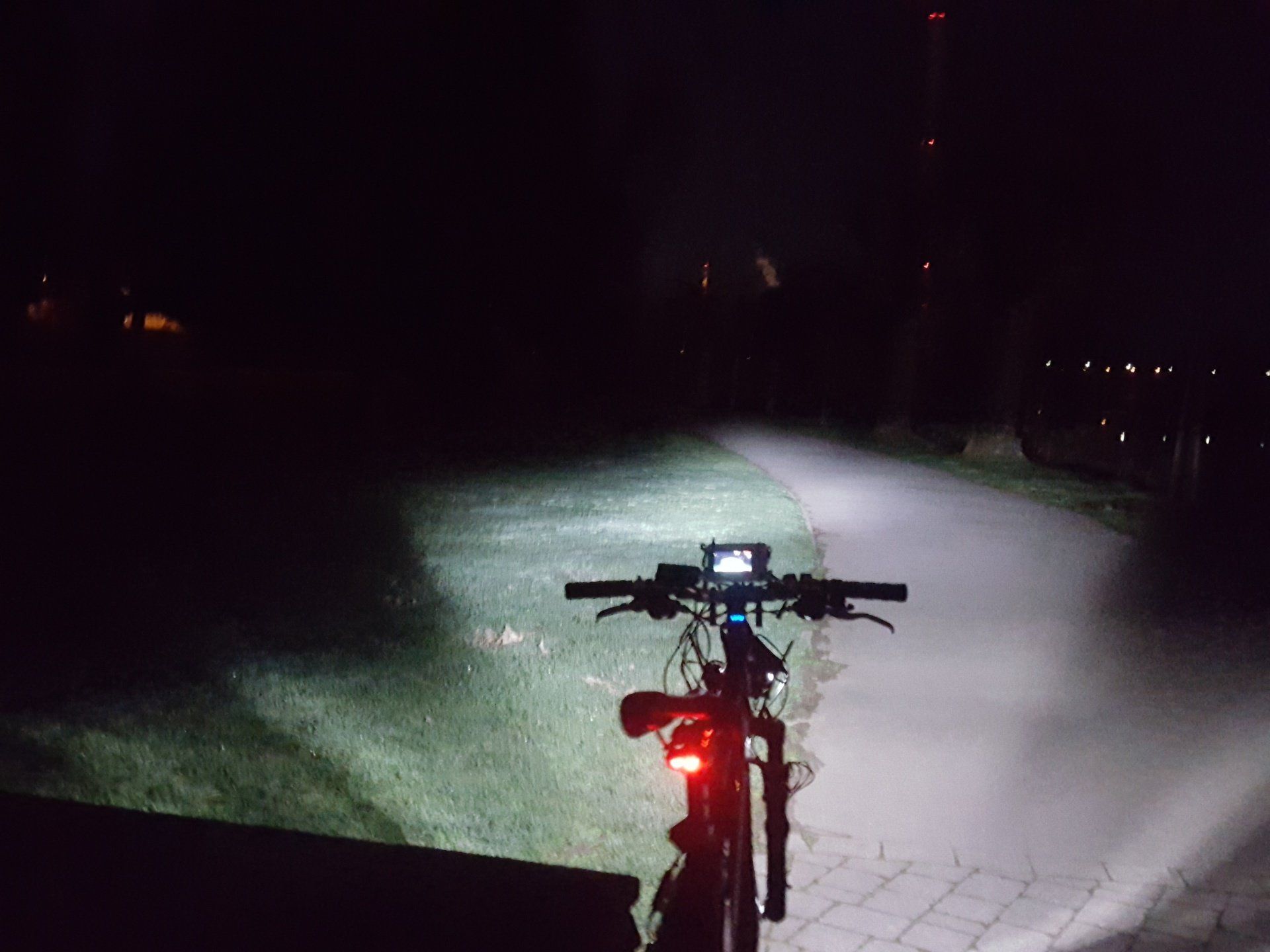

Die erhöhte Montage sorgt für bessere Ausleuchtung der Straße, breitere Nahfeldausleuchtung und meist auch geringfühig höhere Reichweite durch die gutmütigere Scheinwerferposition.
Gleichzeitig wirkt sich die Montage am Lenker bei Verwendung einer Federgabel positiv auf den Lichtkegel bei Unebenheiten aus.
Material: ABS
- Neue Automotive LED mit über 40% mehr Wirkungsgrad
- Höhere Lichtausbeute ohne Elektronikänderungen

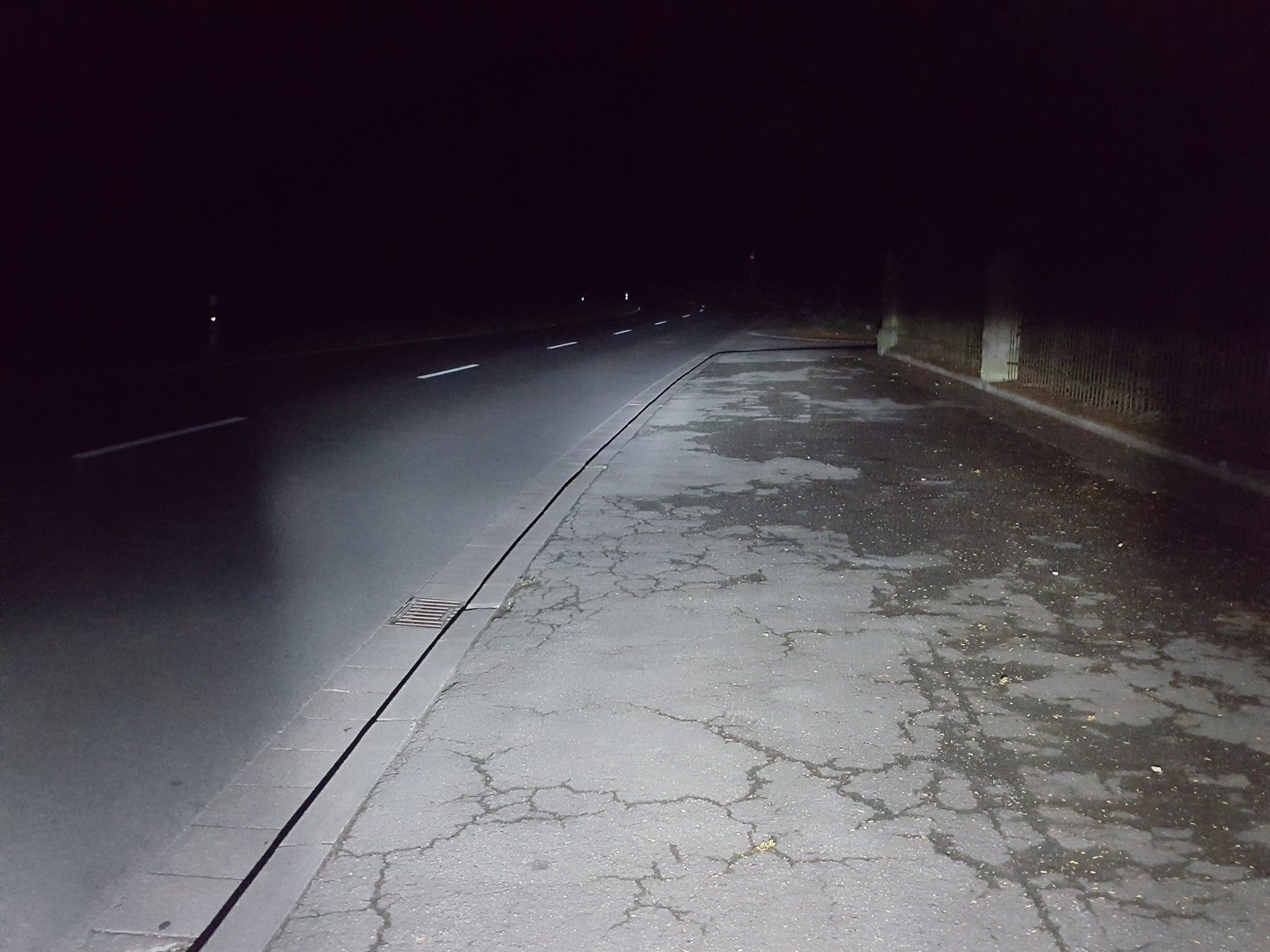

- 70 Lux --> 100 Lux bei Dynamobetrieb
- 90 Lux --> 130 Lux bei aktiviertem Flutlicht (Nur Luxos U)
- Thermische Grenze von 2.4W auf ca 4Watt erhöht
- Abblend-Lichtkegel identisch zum Original
- Hell-Dunkel-Grenze bleibt erhalten
- ca 300 Lumen Led-Leistung
Steffen SchadtSt Ingberter Str 3266125 Saarbrücken
- Doppel-LED mit über 50% mehr Wirkungsgrad
- Schwingkreis zur Leistungssteigerung des Dynamo
- Bessere LED-Kühlung durch Aluminimum-PCB statt GFK
- Maximalleistung des Abblendlichts 8 Watt
- Standlicht und Rücklichtanschluss bleiben bestehen.
- Hell-Dunkel-Grenze bleibt erhalten
- ca 500 Lumen Led-Leistung (bei 4 Watt)
- ca 800 Lumen Led-Leistung (bei 8 Watt)
- Flutlichtstufe zur Leistungsverdopplung
- als vollwertiges Standlicht nutzbar
- Umschaltung per Lenkerschalter
- Akkuanschluss 12-60V
- über 200 Lux möglich
(Mit Stepdownwandler auch bis 60V Betrieb möglich)
- Die Plus-Variante des M2
- zwei zusätzliche LED für das Abblendlicht verbreitern den Lichtkegel und lassen die Ränder weicher auslaufen

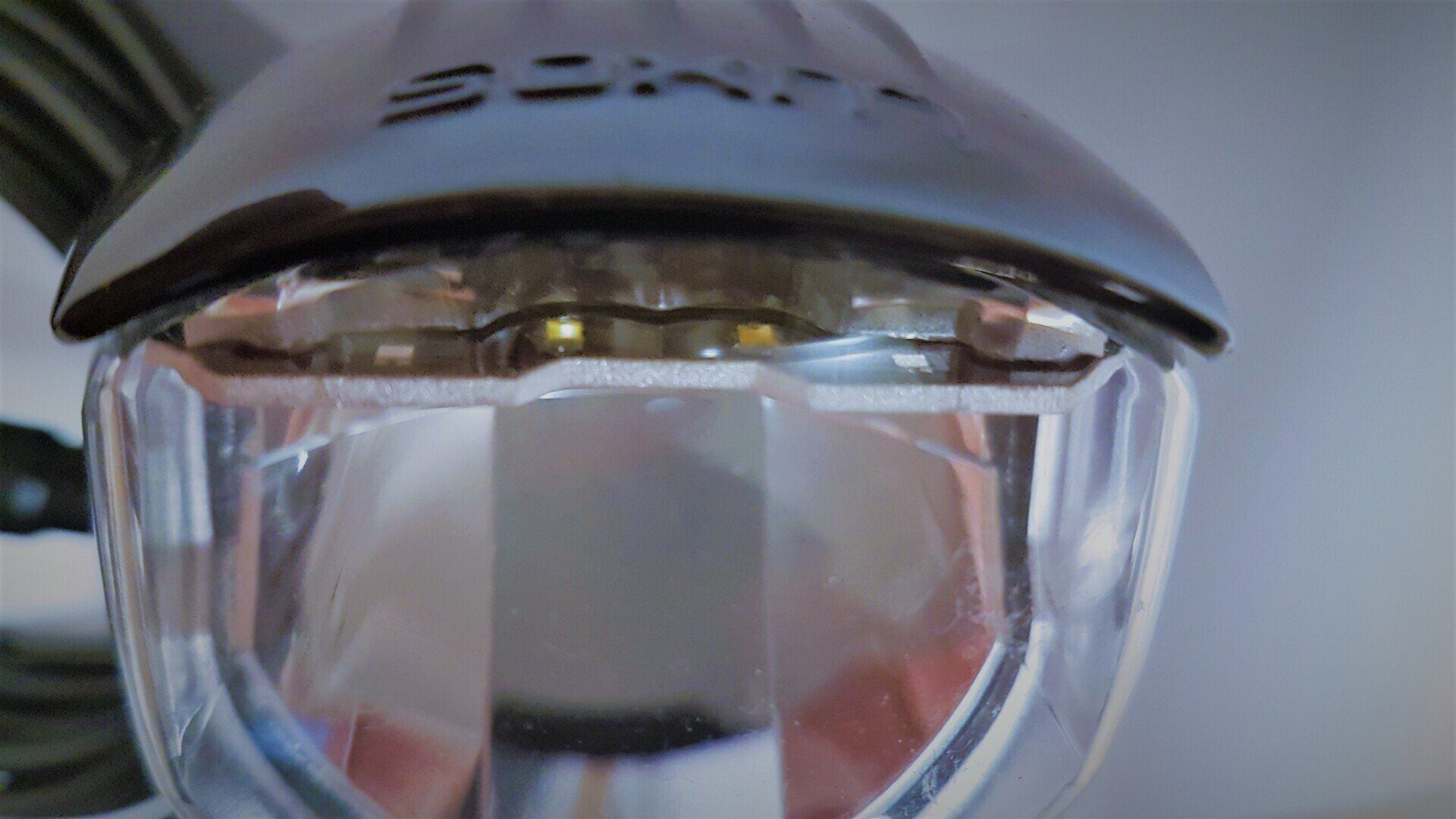

- Panorama-Leds
- sitzen in der Stirn des Scheinwerfers auf separater Aluminium-Platine mit Kontakt zum Lampenkühlkörper
- Zusätzlicher Bedarf von rund 1-2 Watt im Abblendlichtbetrieb notwendig
- Effizienter Betrieb (Elektrische Grenze ca 8 Watt)
- Gesamte Led-Leistung des Abblendlichts ca 1100 Lumen bei 10 Watt
- Fernlicht-LED bei Modell H1 bzw.
- Doppel-Fernlicht-LED bei Modell H2
- Geschaltet über Lenkerschalter
- Abblendlicht-LED werden mit verminderter Leistung weiter angesteuert
- Fernlichtstellung ohne Akkkuunterstützung als Tagfahrlicht geeignet
Vorteile
- Dynamo und 1-stufige Akkustufe entfallen
- Stattdessen 2-stufige 12V-Stufe (60V Adapter optional erhältlich)
- 8 Watt Maximalleistung
- Lenkerschalter schaltet weiterhin wie gewohnt zwischen kleiner und großer Leistung (und ggf Fernlicht bei Umbau III)
